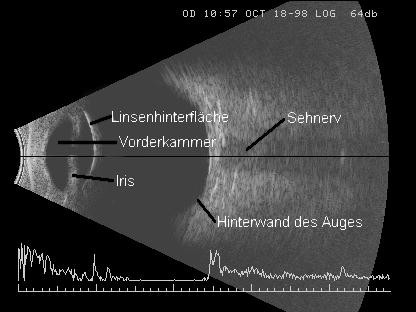

Übersichtsbild des Auges:

Der Schallkopf (Standardschallkopf) wurde oben im Bild auf das geschlossene Auge aufgesetzt. Der Schallstrahl geht dabei von links senkrecht durch die Linse bis zur Hinterwand des Auges (Ende des dunklen Bereichs) rechts mit der Netzhaut. Dahinter zeigt sich der in der Augenhöhle (weißlicher Bereich) befindliche Sehnerv (etwas dunklerer Bereich hinter dem Auge selbst).

Im Bild unten wird der vordere Bereich noch einmal durch sogenannten hochauflösenden Ultraschall größer dargestellt. Vergleiche auch die schematische Skizze eines Querschnittes des Auges.

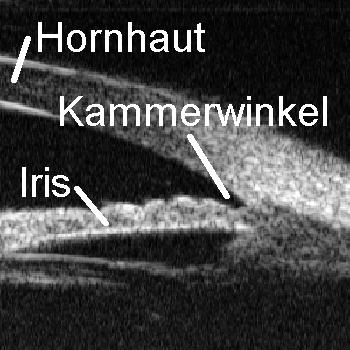

Hochauflösender Ultraschall:

Hier wird durch eine andere Ultraschallsonde eine bessere Vergrößerung erreicht. Dies geht leider zu Lasten der Eindringtiefe und deswegen ist der hochauflösende Ultraschall nur für den ganz vorderen Bereich geeignet. Inzwischen wird dieser Bereich höher auflösend und besser durch das OCT dargestellt.

Auf dem Bild unten sieht man den vorderen Bereich des Auges im Schnitt von vorne (oben im Bild) nach hinten (unten im Bild). Die Hornhaut wölbt sich kuppelförmig vor und in der Ecke wo Iris und Hornhaut zusammentreffen (von vorne mit dem Auge betrachtet ist dies der Bereich zwischen dem bunten und dem weißen Teil des Auges) befindet sich der Kammerwinkel. Dies ist der Ort an dem die Augenflüssigkeit abfließt. Bestehen hierbei Probleme liegt ein Grüner Star vor.

(Stand 04.04.2020)
